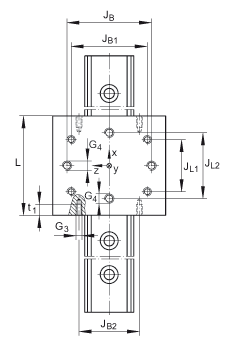

INA LFLL32-SF滑塊尺寸圖紙
LFLL..-SF系列非定位軸承滑塊，無游隙的直線導引系統
 |
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFLL |
|
    |
|
 |
|
| 带 LFS..-M 的 LFLL |
|
 |
|
| 带 LFS..-F, -FE 的 LFLL |
|
 |
|
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F, -FE 的 LFLL |
|
 |
|
| 载荷方向 |
| |
|
| A4 | 7?mm? |
|---|
| G3 | M6? |
|---|
| G4 | M8? |
|---|
| H | 滑塊和導軌的總高度（軸向偏移量： +/-0,5):
H = 35.5 mm
對 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ
H = 25.5 mm
對 LFS..-F, -FE
H = 81.5 mm
對 LFS..-M
導軌 LFS..-M 只能和帶可調游隙的滑塊一起使用。
如果要使用 SF 和 LFCL 滑塊，請先和我們聯系 |
|---|
| H2 | 20,5?mm? | 軸向偏移量： +/-0,5 |
|---|
| H3 | 13,75?mm? |
|---|
| JB | 59?mm? | 公差: +/-0,2 |
|---|
| JB1 | 54?mm? |
|---|
| JB2 | 56?mm? |
|---|
| JL1 | 60?mm? |
|---|
| JL2 | 70?mm? | 公差: +/-0,2 |
|---|
| t1 | 7?mm? |
|---|
|
| mW | 400?g? | 非定位軸承滑塊，無游隙 |
|---|
| 基本額定載荷不適用于 '-RB' 設計。 |
|---|
| Cz | 9000?N? | z 方向的基本額定動載荷 |
|---|
| C0z | 8000?N? | z 方向的基本額定靜載荷 |
|---|
| M0y | 250?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| 訂貨型號：
- 不帶孔的導軌：LFS..-OL |
|---|
| LFR22/8-6-2RSR-RNA? | 使用的滾輪
軸的直徑：6 mm
對于替換零件的訂貨，請和我們聯系。 |
|---|
| LFS32? | 基于此導軌的基本額定載荷和額定扭矩的計算 |
|---|
| 通過協商，也可提供耐腐蝕設計。 |
|---|
|
