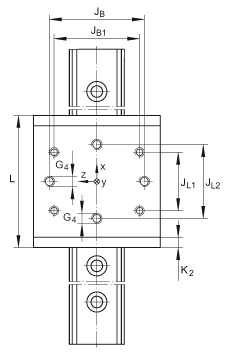

INA LFKL32-SF滑塊尺寸圖紙
LFKL..-SF系列緊湊型滑塊，無游隙；可提供耐腐蝕設計的直線導引系統
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFKL |
    |
 |
| 带 LFS..-M 的 LFKL |
 |
| 带 LFS..-F, -FE 的 LFKL |
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F, -FE 的 LFKL |
 |
| 载荷方向 |
|
| G4 | M8? |
|---|
| H | 滑塊和導軌的總高度：
H = 35.5 mm
對 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ
H = 25.5 mm
對 LFS..-F, -FE
H = 81.5 mm
對 LFS..-M
導軌 LFS..-M 只能和帶可調游隙的滑塊一起使用。
如果要使用 SF 和 LFKL滑塊，請先和我們聯系 |
|---|
| H2 | 20,5?mm? | 公差: +0,3 |
|---|
| H3 | 14?mm? |
|---|
| JB | 59?mm? | 公差: +/-0,2 |
|---|
| JB1 | 54?mm? |
|---|
| JL1 | 60?mm? |
|---|
| JL2 | 70?mm? | 公差: +/-0,2 |
|---|
| K2 | 7?mm? |
|---|
|
| mW | 700?g? | 滑塊的質量 |
|---|
| MA | 15?Nm? | 適用于標準設計。
對滾輪的螺栓,向心螺栓的鎖緊力矩應達到 MA。 |
|---|
| MA | 12?Nm? | 可采用耐腐蝕設計 'RB'。
對滾輪的螺栓,向心螺栓的鎖緊力矩應達到 MA。 |
|---|
| 基本額定載荷不適用于 '-RB' 設計。 |
|---|
| Cy | 4100?N? | y 方向的基本額定動載荷 |
|---|
| C0y | 2400?N? | y 方向的基本額定靜載荷 |
|---|
| Cz | 6600?N? | z 方向的基本額定動載荷 |
|---|
| C0z | 4200?N? | z 方向的基本額定靜載荷 |
|---|
| Mx | 52?Nm? | 繞 X 軸的額定動扭矩 |
|---|
| M0x | 30?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| My | 205?Nm? | 繞 Y 軸的額定動扭矩 |
|---|
| M0y | 130?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| Mz | 125?Nm? | 繞 Z 軸的額定動扭矩 |
|---|
| M0z | 70?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
| 訂貨型號：
- 耐腐蝕設計:
滑塊：LFCL..-RB
導軌：LFS..-RB
滾輪:LFR..-2RSR-RB
- 不帶孔的導軌：
LFS..-OL |
|---|
| LFR50/8-6-2Z? | 使用的滾輪
軸的直徑：6 mm
對于替換零件的訂貨，請和我們聯系。 |
|---|
| LFS32? | 基于此導軌的基本額定載荷和額定扭矩的計算 |
|---|
|
