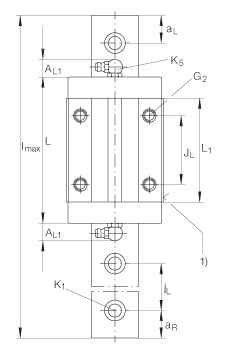

INA KWE35-H滑塊尺寸圖紙
KWE..-H系列兩排直線循環球軸承及導軌組件用的高窄滑塊的直線導引系統
|
| 1) | 定位面 |
|---|
| 2) | 標記 |
|---|
| A1 | 18?mm? |
|---|
| A2 | 10?mm? |
|---|
| A3 | 23?mm? |
|---|
| AL1 | 14?mm? |
|---|
| aL max | 71?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aL min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR max | 71?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| aR min | 20?mm? | a L 和 a R 取決于導軌的長度 l max |
|---|
| b | 34?mm? | 公差: -0,004 / -0,05 |
|---|
| G2 | M8? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M4 = 5
M5 = 10
M6 = 17
M8 = 41
如果有調節螺釘，應有螺釘防松措施。 |
|---|
| H1 | 8?mm? |
|---|
| H5 | 6,5?mm? |
|---|
| h | 23?mm? |
|---|
| h1 | 12?mm? |
|---|
| JB | 50?mm? |
|---|
| JL | 50?mm? |
|---|
| jL | 80?mm? |
|---|
| K1 | M8? | 根據 DIN ISO 4762-12.9的螺釘
最大鎖緊力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，應有螺釘防松措施。 |
|---|
| K5 | NIP-KE-M6? | 潤滑接頭 |
|---|
| L1 | 75,4?mm? |
|---|
| lmax | 2960?mm? | 單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。
根據合同約定，單根導軌最大長度可達到6米。 |
|---|
| T5 | 12?mm? | 最大螺絲深度 |
|---|
|
| mW | 1,46?kg? | 滑塊的質量 |
|---|
| mS | 5,6?kg/m? | 導軌的質量 |
|---|
| C | 28000?N? | 基本額定動載荷 |
|---|
| C0 | 37000?N? | 基本額定靜載荷 |
|---|
| M0x | 658?Nm? | 繞 X 軸的額定靜扭矩 |
|---|
| M0y | 450?Nm? | 繞 Y 軸的額定靜扭矩 |
|---|
| M0z | 450?Nm? | 繞 Z 軸的額定靜扭矩 |
|---|
|
