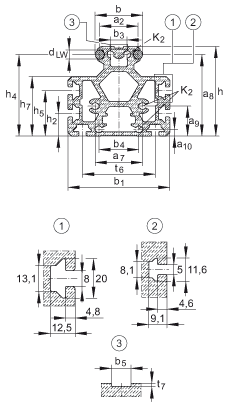

INA LFS32-M導軌尺寸圖紙
LFS..-M系列中空截面輪廓，帶安裝槽，帶兩根軌道軸；可提供耐腐蝕設計的直線導引系統
| h | 66,5?mm? |
|---|
| b | 32?mm? |
|---|
| lmax | 6000?mm? | 導軌的最大長度 L；更長的導軌可分成幾段供貨，并且相應地標注。 |
|---|
|
| a2 | 26?mm? |
|---|
| b1 | 75?mm? |
|---|
| b5 | 10,2?mm? |
|---|
| dLW | 6?mm? |
|---|
| ez | 36,8?mm? |
|---|
| h2 | 25?mm? |
|---|
| h4 | 61?mm? |
|---|
| h7 | 47?mm? |
|---|
| ly | 1000234?mm^4? |
|---|
| lz | 762105?mm^4? |
|---|
| LFQ | 2206?mm^2? | 橫截面積 |
|---|
| t6 | 43?mm? |
|---|
| t7 | 1,6?mm? |
|---|
| Wy | 26672?mm^3? |
|---|
| Wz | 20707?mm^3? |
|---|
|
| mS | 6400?g/m? | 導軌的質量 |
|---|
| 訂貨型號：
- 具有耐腐蝕性能的導軌：LFS..-RB |
|---|
| 對 LFS..-M, -N, -NZZ 的彈性模量：72,000 N/mm2 |
|---|
| 導軌只能和可調游隙的滑塊一起使用。如果要使用 SF 和 LFCL 滑塊，請先和我們聯系 |
|---|
|
